คุณสมบัติของวัสดุอะลูมิเนียมปี 2024: ความแข็งแกร่ง อุณหภูมิ และการใช้งานจริง

ถามวิศวกรสามคนว่าอลูมิเนียมปี 2024 เหมาะกับอะไร แล้วคุณจะได้คำตอบที่แตกต่างกัน 3 ข้อ ได้แก่ ผิวเครื่องบิน ล้อรถบรรทุก ท่อร่วมไฮดรอลิก และทั้งสามคำตอบก็จะถูกต้อง 2024 เป็นหนึ่งในเครื่องมือช่างที่เก่าแก่และได้รับการยอมรับมากที่สุดในตระกูล 2xxx และการผสมผสานระหว่างความแข็งแรงสูงและอายุการใช้งานที่ยาวนาน ทำให้เป็นจุดอ้างอิงสำหรับอะลูมิเนียมแบริ่งทองแดง ต่อไปนี้เป็นคำแนะนำเชิงปฏิบัติเกี่ยวกับคุณสมบัติของวัสดุอะลูมิเนียมปี 2024: จริงๆ แล้วตัวเลขคืออะไร การเปลี่ยนแปลงตามอุณหภูมิ จุดที่โลหะผสมต้องเผชิญ และวิธีตัดสินว่าโลหะผสมนั้นอยู่ในการออกแบบของคุณหรือไม่

แท้จริงแล้ว "2024" หมายถึงอะไร

ปี 2024 เป็นของซีรีส์ 2xxx ซึ่งหมายความว่าทองแดงเป็นองค์ประกอบโลหะผสมหลัก ไม่ใช่คู่แมกนีเซียม-ซิลิคอนที่กำหนดตระกูล 6xxx ทองแดงและแมกนีเซียมรวมกันก่อให้เกิดระยะ Al2CuMg ที่จะเสริมความแข็งแกร่งในช่วงอายุ ซึ่งเป็นเหตุผลว่าทำไมปี 2024 ถึงค่าความต้านทานแรงดึงที่ 6061 เข้าใกล้หลังจากผ่านการบำบัดความร้อนที่แตกต่างกันมากเท่านั้น

โลหะผสมได้รับมาตรฐานเป็น AA2024 ในสหรัฐอเมริกา (UNS A92024) และเป็น EN AW-2024 หรือ AlCu4Mg1 ในยุโรป โดยปกติจะจัดจำหน่ายในรูปแบบแผ่น แผ่น แท่ง แท่ง แท่ง ลวดและท่อ และยังมีจำหน่ายในประเภท Alclad 2024 ซึ่งเป็นแกนกลางปี ​​2024 ที่เชื่อมติดกับชั้นผิวบางๆ ของอะลูมิเนียมบริสุทธิ์เชิงพาณิชย์หรือโลหะผสมหุ้มที่มีสังกะสีที่มีแบริ่งสำหรับการป้องกันการกัดกร่อน ซึ่งเป็นรายละเอียดที่คุ้มค่าที่จะกลับไปดูในภายหลัง

นี่คือจุดที่เราควรตรงไปกับคุณ ปี 2024 ไม่ใช่โลหะผสมจากการอัดขึ้นรูปทั่วไป โปรไฟล์ส่วนใหญ่ที่ออกจากแท่นพิมพ์ของเรา — ส่วนผนังหน้าต่างและผนังม่าน, โครงโซลาร์เซลล์, รางประกอบ, ถาดแบตเตอรี่ — เป็นเกรด 6xxx เพราะมันทะลุออกมาได้หมดจด เชื่อมได้ดี และเคลือบผิวแบบอะโนไดซ์ตามที่คาดเดาได้ เมื่อแบบร่างเรียกร้องให้มีปี 2024 โดยทั่วไปจะหมายถึงแผ่นหรือแผ่น หรือชิ้นส่วนเครื่องจักรที่ตัดจากแท่ง การรู้ว่าคุณต้องการแบบฟอร์มใดจริงๆ เป็นขั้นตอนแรกในการเลือกอย่างสมเหตุสมผล

องค์ประกอบทางเคมีและหน้าที่ของธาตุแต่ละชนิด

หน้าต่างองค์ประกอบนั้นคับแคบ และความแน่นนั้นคือประเด็นสำคัญ: คุณสมบัติทางกลของปี 2024 ขึ้นอยู่กับการรักษาสิ่งเจือปนให้ต่ำเพียงพอที่ขั้นตอนการเสริมกำลังจะครอบงำมากกว่าอนุภาคที่มีเหล็กและซิลิกอนหยาบ

ทองแดงให้ความแข็งแกร่ง โดยมีแมกนีเซียมเป็นพันธมิตรกับทองแดง และแมงกานีสทำหน้าที่เกี่ยวกับโครงสร้างเกรนและความเหนียว ในขณะเดียวกันก็ช่วยควบคุมขนาดอนุภาคระหว่างโลหะด้วย เหล็กและซิลิคอนถือเป็นสิ่งเจือปนและมีอยู่อย่างละครึ่งเปอร์เซ็นต์ ดังนั้นโลหะผสมจึงมีพฤติกรรมที่คาดเดาได้จากความร้อนสู่ความร้อน แทนที่จะลอยไปพร้อมกับเศษใดๆ ที่เข้าไปในเตาเผา

สมบัติทางกลโดย อารมณ์

Temper จะบอกคุณเกือบทุกอย่างเกี่ยวกับพฤติกรรมของชิ้นส่วนในปี 2024 ในสภาวะ O อบอ่อน โลหะผสมจะอ่อนและขึ้นรูปได้ T3 หมายถึง สารละลายที่ผ่านการบำบัด งานเย็น และบ่มตามธรรมชาติ T351 เหมือนกันกับการยืดกล้ามเนื้อซึ่งช่วยลดความเครียดที่ตกค้างได้มากที่สุด T4 จะถูกบ่มตามธรรมชาติโดยไม่ต้องผ่านกระบวนการเย็น ในขณะที่ T81 และ T851 จะถูกบ่มโดยธรรมชาติหลังจากการทำงานที่เย็น — แข็งแกร่งขึ้นและแข็งขึ้น โดยมีความเหนียวน้อยลงแต่มีความเสถียรของมิติที่ดีกว่ามากเมื่อคุณตัดเฉือน

ตัวเลขเหล่านี้เป็นค่าทั่วไป ไม่ใช่ค่าออกแบบที่อนุญาต ค่าขั้นต่ำที่เผยแพร่ใน ASTM B209 หรือ EN 485 อยู่ด้านล่าง และแนวทางปฏิบัติที่ดีคือการออกแบบโดยเทียบกับข้อกำหนดขั้นต่ำ จากนั้นจึงยืนยันด้วยใบรับรองโรงงาน อีกจำนวนที่สำคัญคือความล้า: ในอุณหภูมิ T3 ความทนทานของลำแสงหมุนจะอยู่ที่ประมาณ 138 MPa ที่ 500 ล้านรอบ ซึ่งสูงเมื่อเทียบกับความต้านทานแรงดึง อัตราส่วนดังกล่าวเป็นเหตุผลว่าทำไมโลหะผสมจึงทนทานต่อการใช้งานโครงเครื่องบินมานานหลายทศวรรษ

คุณสมบัติทางกายภาพที่คุณสามารถออกแบบได้

• ความหนาแน่น: 2.78 g/cm³ ประมาณหนึ่งในสามของเหล็ก
• โมดูลัสของยัง: ประมาณ 73 GPa ดังนั้นการโก่งตัวมักจะควบคุมการออกแบบก่อนที่ความแข็งแกร่งจะควบคุม
• ช่วงการหลอมเหลว: 502–638 °C
• การนำความร้อน: ประมาณ 121 W/m·K ที่อุณหภูมิห้อง ซึ่งต่ำกว่าตระกูล 6xxx มาก
• ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน: ประมาณ 22.9 µm/m·K ตลอดช่วงการบริการปกติ
• การนำไฟฟ้า: ประมาณ 30% IACS
• ความร้อนจำเพาะ: ประมาณ 875 J/kg·K โดยมีอัตราส่วนปัวซองใกล้ 0.33

ตัวเลขความร้อนสมควรที่จะหยุดชั่วคราว หากชิ้นส่วนเป็นตัวกระจายความร้อน ตัวเรือน หรือฝาครอบที่ต้องระบายความร้อน ส่วน 6xxx ที่อัดออกมาจะเคลื่อนความร้อนนั้นออกไปได้อย่างมีประสิทธิภาพมากกว่าเพลตปี 2024 ในกรณีที่การจัดการระบายความร้อนคืองานที่แท้จริง นั่นคือเส้นทางที่เราแนะนำ

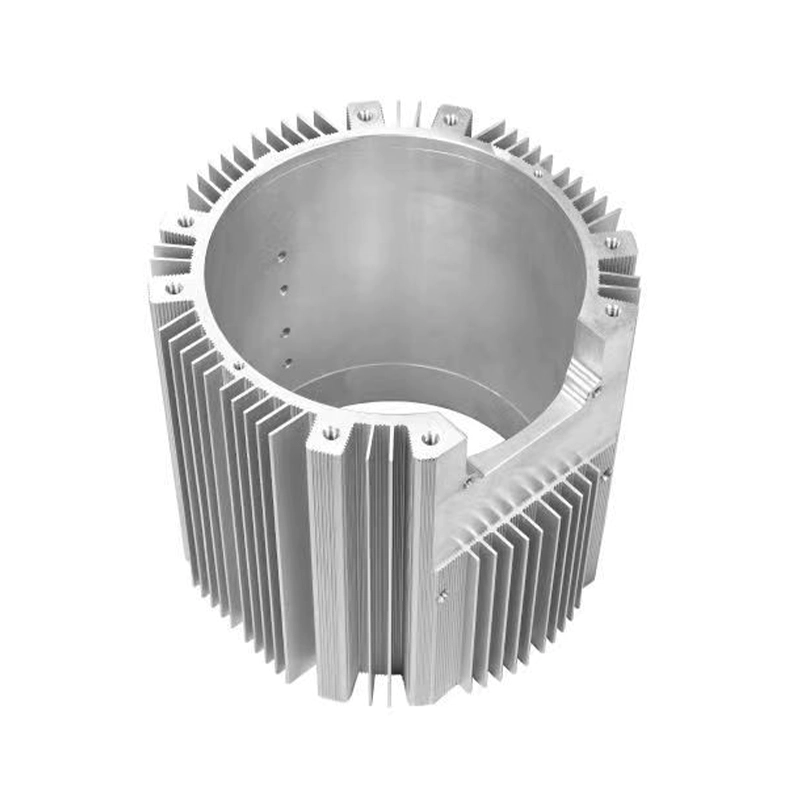

โครงอะลูมิเนียมโครงมอเตอร์สำหรับระบบขับเคลื่อนไฟฟ้า โปรไฟล์โครงมอเตอร์ขนาด 6xxx ที่อัดขึ้นรูปรองรับระบบขับเคลื่อนด้วยไฟฟ้าและการกระจายความร้อน ทำให้มีความเกี่ยวข้องในกรณีที่การจัดการระบายความร้อนมีมากกว่าเพลตปี 2024 ดูผลิตภัณฑ์ →

พฤติกรรมการกัดกร่อน การหุ้ม และการตกแต่ง

ทองแดงคือสิ่งที่ทำให้ปี 2024 แข็งแกร่งขึ้น และทองแดงยังเป็นสิ่งที่ทำให้เป็นหนึ่งในโลหะผสมทั่วไปที่ให้อภัยน้อยที่สุดในสภาพแวดล้อมที่เปียกชื้น เฟสที่อุดมไปด้วยทองแดงที่ขอบเขตของเกรนจะก่อตัวเซลล์กัลวานิก ดังนั้นปี 2024 ที่ไม่มีการป้องกันจึงมีแนวโน้มที่จะถูกโจมตีตามขอบเกรน และในส่วนที่หนากว่านั้น การขัดผิวและการกัดกร่อนจากความเค้นจะแตกร้าวในทิศทางตามขวางระยะสั้น

คำตอบเชิงปฏิบัติสามข้อครอบคลุมสถานการณ์ส่วนใหญ่:

• ใช้แผ่นอัลแคลดโดยให้พื้นผิวยังคงเปลือยอยู่ การหุ้มจะกัดกร่อนเป็นพิเศษและปกป้องแกนกลาง ซึ่งเป็นแนวทางปฏิบัติมาตรฐานสำหรับผิวหนังเครื่องบิน
• ปกป้องพื้นผิวด้วยการเคลือบคอนเวอร์ชันพร้อมไพรเมอร์หรือสีฝุ่นในงานอุตสาหกรรม และหลีกเลี่ยงรูปทรงที่กักเก็บน้ำ
• สมจริงเกี่ยวกับอโนไดซ์ 2024 จะชุบผิวให้เป็นฟิล์มที่บางกว่า เข้มกว่า และมีความสม่ำเสมอน้อยกว่า 6061 หรือ 6063 ดังนั้นจึงใช้งานได้ดีกว่าเป็นสีรองพื้นมากกว่าเป็นสีตกแต่ง

สำหรับสถานที่ปฏิบัติงานนอกชายฝั่งหรือชิ้นส่วนที่มีการชะล้างเป็นประจำ นี่คือส่วนที่ต้องคำนึงถึงอย่างจริงจัง บางครั้งคำตอบที่ตรงไปตรงมาคือเปลี่ยนไปใช้อัลลอยด์ 5xxx หรือ 6xxx แทนที่จะใช้เวลาหลายปีต่อสู้กับการกัดกร่อน

การขึ้นรูป การตัดเฉือน และการเชื่อม

การขึ้นรูป

สร้าง 2024 ในเงื่อนไข O และกำหนดอายุในภายหลังเมื่อใดก็ตามที่เรขาคณิตอนุญาต ใน T3 รัศมีโค้งงอต้องกว้าง และไม่มีคู่แข่งกับ 5052 หรือ 3003 สำหรับการวาดลึก

เครื่องจักรกล

ใน T351 หรือ T851 เครื่องจักรรุ่น 2024 สะอาดหมดจดและผลิตเศษหักได้ดี T351 ถูกยืดออกหลังการบำบัดด้วยสารละลาย ซึ่งช่วยลดความเครียดที่ตกค้างได้มากที่สุด สำหรับชิ้นส่วนขนาดใหญ่ที่มีความทนทานสูง T851 หรือเกรดเพลทบรรเทาความเครียดมักจะเป็นตัวเลือกที่ปลอดภัยกว่า

เข้าร่วม

นี่คือข้อจำกัดที่ดึงผู้คนออกมา 2024 ไม่ใช่โลหะผสมการเชื่อมแบบฟิวชัน: การเชื่อมอาร์กทำให้เกิดการแตกร้าวจากความร้อนและทำลายความแข็งแรงในบริเวณที่ได้รับความร้อน การโลดโผน การโบลต์ การติดด้วยกาว และในกรณีที่ใช้เครื่องมือได้ การเชื่อมแบบกวนด้วยแรงเสียดทานเป็นเส้นทางที่ใช้งานได้ ออกแบบข้อต่อก่อนที่จะออกแบบชิ้นส่วน

ปี 2024 เปรียบเทียบกับ 6061 และ 7075 อย่างไร

การตัดสินใจเกี่ยวกับข้อมูลจำเพาะในทางปฏิบัติส่วนใหญ่จะอยู่ที่อัลลอยด์ทั้งสามชนิดนี้ นี่คือการเปรียบเทียบระดับการออกแบบ:

หากชิ้นส่วนของคุณเป็นแบบอัดขึ้นรูปแทนที่จะเป็นแผ่นหรือแผ่น การสนทนาจะเปลี่ยนไป เนื่องจาก 6063-T5 และญาติของชิ้นส่วนนั้นมีอำนาจเหนือกว่าด้วยเหตุผลที่ดี ความแตกต่างในการตกแต่งพื้นผิว พิกัดความเผื่อ และการเชื่อมมีระบุไว้ในคู่มือนี้ คุณสมบัติและการใช้งาน 6063-T5 . ไม่ใช่เรื่องแปลกที่ลูกค้าจะมาถึงเพื่อสอบถามเกี่ยวกับปี 2024 และทิ้งงานไว้ด้วยการอัดขึ้นรูปขนาด 6xxx ซึ่งมีราคาถูกกว่า เชื่อมได้ และแข็งแรงเพียงพอสำหรับกรณีโหลดจริง

โดยที่ปี 2024 เข้ามาแทนที่

• การบินและอวกาศ: หนังลำตัวและปีก คาน เฟรม และหมุดย้ำ ซึ่งอายุการใช้งานที่เหนื่อยล้าและความแข็งแกร่งต่อน้ำหนักมีความสำคัญ
• การขนส่ง: ล้อรถบรรทุกและรถพ่วง ตัวถังดัมพ์ และชิ้นส่วนแชสซีที่เห็นการโหลดแบบวนรอบ
• ยานยนต์และมอเตอร์สปอร์ต: ตัวยึด เพลาขับ ข้อต่อระบบกันสะเทือน และส่วนประกอบโครงสร้างแบบสลักเกลียว
• อุตสาหกรรม: ท่อร่วมไฮดรอลิก แผ่นเครื่องมือ และชิ้นส่วนที่ต้องการความแข็งแรงโดยมีโอกาสเกิดการกัดกร่อนปานกลาง

ในด้านรถยนต์ไฟฟ้า ชิ้นส่วนที่เราสร้างบ่อยที่สุดไม่ใช่ 2xxx เลย โครงสร้างแบตเตอรี่และโครงสร้างการชนนั้นโดดเด่นด้วยส่วน 6xxx และ 7xxx ที่ถูกอัดขึ้นรูป ซึ่งเชื่อมและแตกอย่างคาดเดาได้ ในกรณีที่การออกแบบต้องการความแข็งแกร่งสูงสุดอย่างแท้จริงในข้อต่อแบบสลักเกลียวหรือแบบยึดติด คุณสมบัติระดับ 2024 ยังคงเป็นตัวเลือกที่แท้จริง และการสนทนาตั้งแต่เนิ่นๆ จะช่วยประหยัดการทำงานซ้ำได้มากที่สุด

โปรไฟล์อะลูมิเนียมถาดแบตเตอรี่สำหรับรถยนต์พลังงานใหม่ โปรไฟล์ถาดแบตเตอรี่อลูมิเนียมน้ำหนักเบารองรับระบบแบตเตอรี่รถยนต์พลังงานใหม่ที่มีความแข็งแรงของโครงสร้างและการกระจายความร้อน ดูผลิตภัณฑ์ →

โครงสร้างดูดซับพลังงานเป็นไปตามตรรกะเดียวกัน กล่องกันกระแทกจะต้องพับในลักษณะที่ควบคุมได้ ดังนั้นจึงต้องเลือกโลหะผสม กระจกนิรภัย และความหนาของผนังพร้อมกัน แทนที่จะเลือกทีละชิ้น ของเรา โปรไฟล์อลูมิเนียมกล่องชน หน้าครอบคลุมมุมมองด้านการอัดขึ้นรูปของการแลกเปลี่ยนนั้น

รายการตรวจสอบสั้นๆ ก่อนที่คุณจะระบุปี 2024

1. ยืนยันแบบฟอร์มผลิตภัณฑ์ แผ่นและแผ่นเป็นเรื่องปกติ ไม่ใช่การอัดขึ้นรูปตามสั่งในปี 2024
2. เลือกอุณหภูมิสำหรับกระบวนการ ไม่ใช่แค่ความแข็งแกร่ง: T351 สำหรับการขึ้นรูปและการตัดเฉือนทั่วไป T851 สำหรับชิ้นส่วนกลึงที่มีพิกัดความเผื่อต่ำ
3. ตรวจสอบความล้าไม่ใช่แค่ความแข็งแรงคงที่หากชิ้นส่วนเห็นเป็นล้านรอบ
4. วางแผนการป้องกันการกัดกร่อนตั้งแต่วันแรก ไม่ว่าจะเป็นการหุ้ม การเคลือบ หรือโลหะผสมอื่น
5. ออกแบบข้อต่อที่หลีกเลี่ยงการเชื่อมแบบฟิวชันโดยสิ้นเชิง
6. เปรียบเทียบกับ 6061 และ 7075 ในด้านต้นทุนทั้งหมด รวมถึงอัตราเศษ เวลาในการตัดเฉือน และการเก็บผิวละเอียด

งานอะลูมิเนียมที่สั่งสมมาหลายปีจะสอนคุณว่าการเลือกโลหะผสมมักไม่ค่อยได้เป็นตัวเลขที่ดีที่สุดบนแผ่นข้อมูล เป็นเรื่องเกี่ยวกับคุณสมบัติที่สำคัญสำหรับส่วนนี้ ในสภาพแวดล้อมนี้ ที่เกิดขึ้นในกระบวนการนี้ หากคุณกำลังชั่งน้ำหนักปี 2024 เทียบกับการอัดขึ้นรูป 6xxx สำหรับเฟรม ตัวเรือน หรือโปรไฟล์โครงสร้าง โปรดส่งแบบและกล่องโหลดมาให้เรา เราจะบอกคุณอย่างตรงไปตรงมาว่าเราจะใช้งานอะไร และเราจะหลีกเลี่ยงสิ่งใด
